Одним из основных преимуществ пластинчатых теплообменников по сравнению с другими теплообменниками является эффективность передачи тепла. Тонкие пластины, разделяющие два жидких потока, увеличивают скорость передачи тепла и тем самым снижают потери тепла во время передачи по сравнению с другими вариантами материалов.
Пластинчатые теплообменники помимо эффективности также препятствуют образованию отложений и загрязнений в системах, в которых они используются. Кроме того, они защищают систему от избыточного давления. Пластинчатые теплообменники, продлевающие срок службы системы, могут использоваться для различных целей, таких как теплообменный элемент, охладительный элемент, распределительный или давление регулирующий элемент в системах.
Расположение пластин позволяет высокой скорости потока. Возможность снятия пластин облегчает обслуживание.
Стандартные пластины идеально подходят для горячей воды и отопительных нужд; широкие пластины прекрасно справляются с частицами; наплавленные пластины обеспечивают устойчивость к агрессивным условиям; двойные защитные пластины обеспечивают безопасность в чувствительных процессах, где жидкости не должны смешиваться.

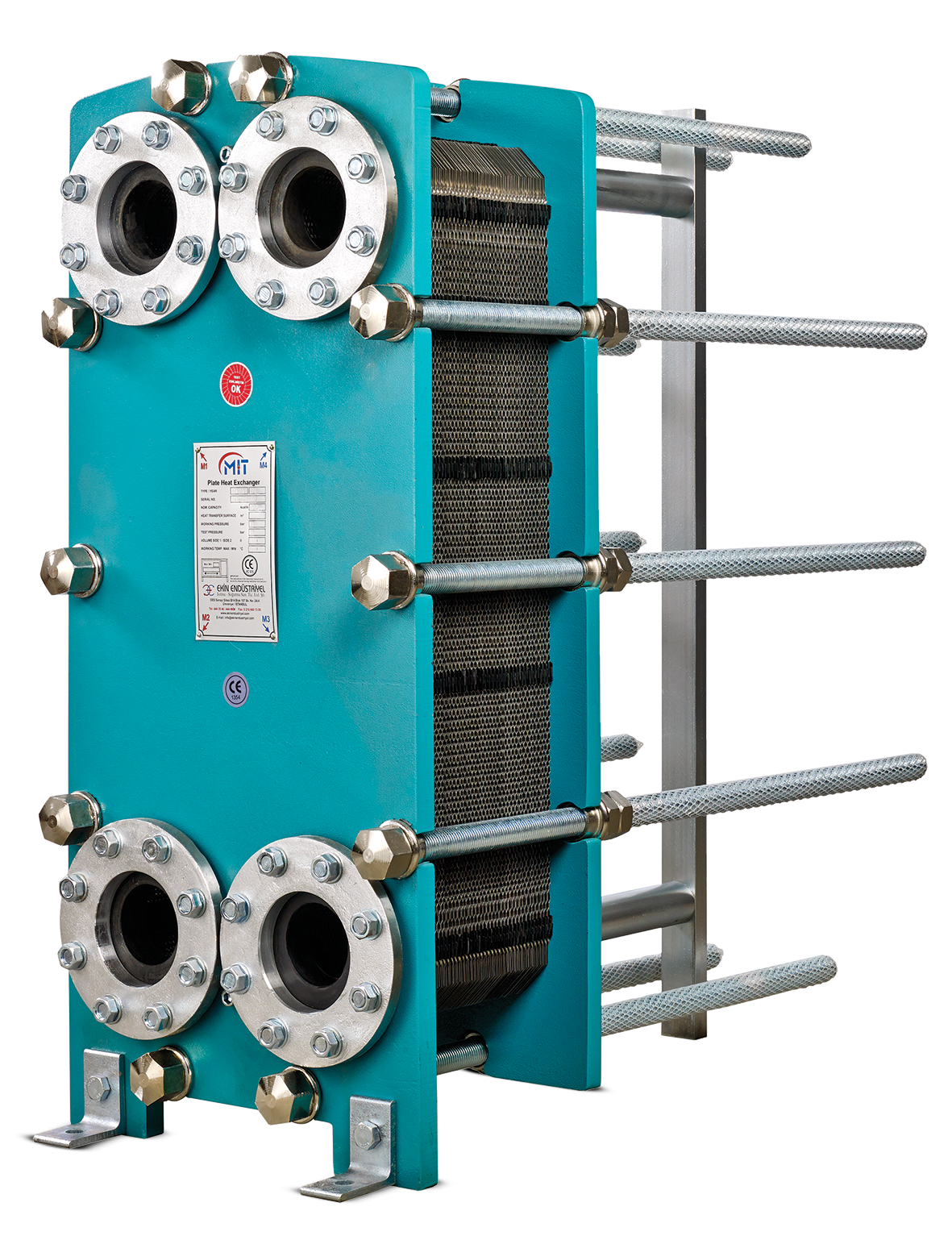

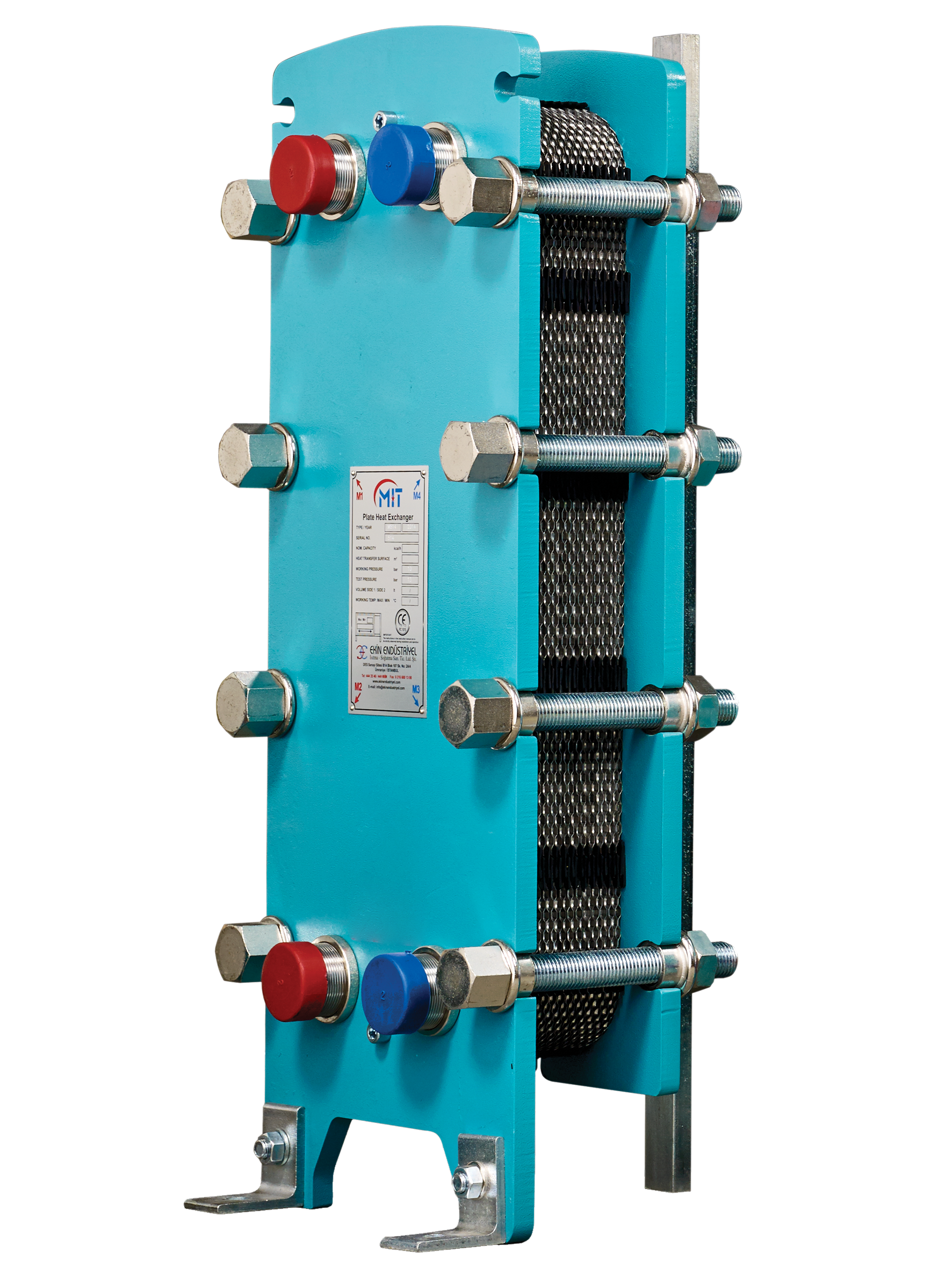

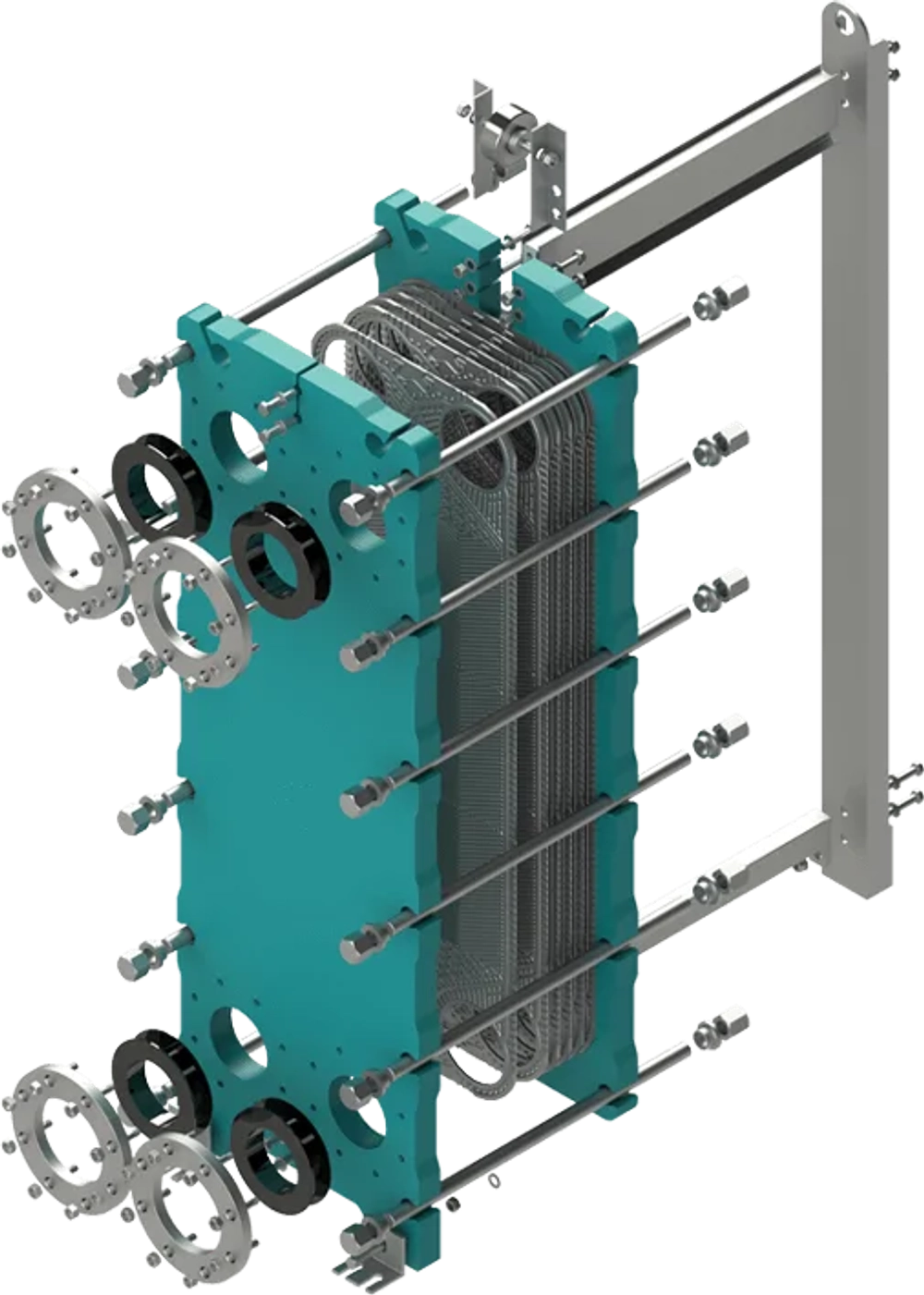

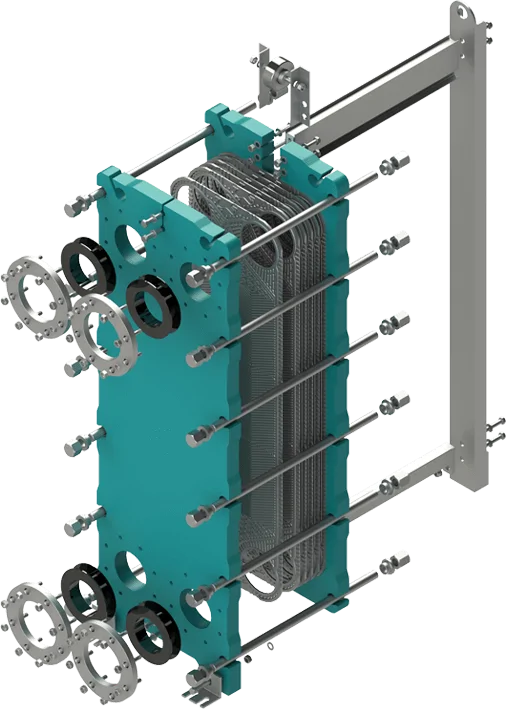

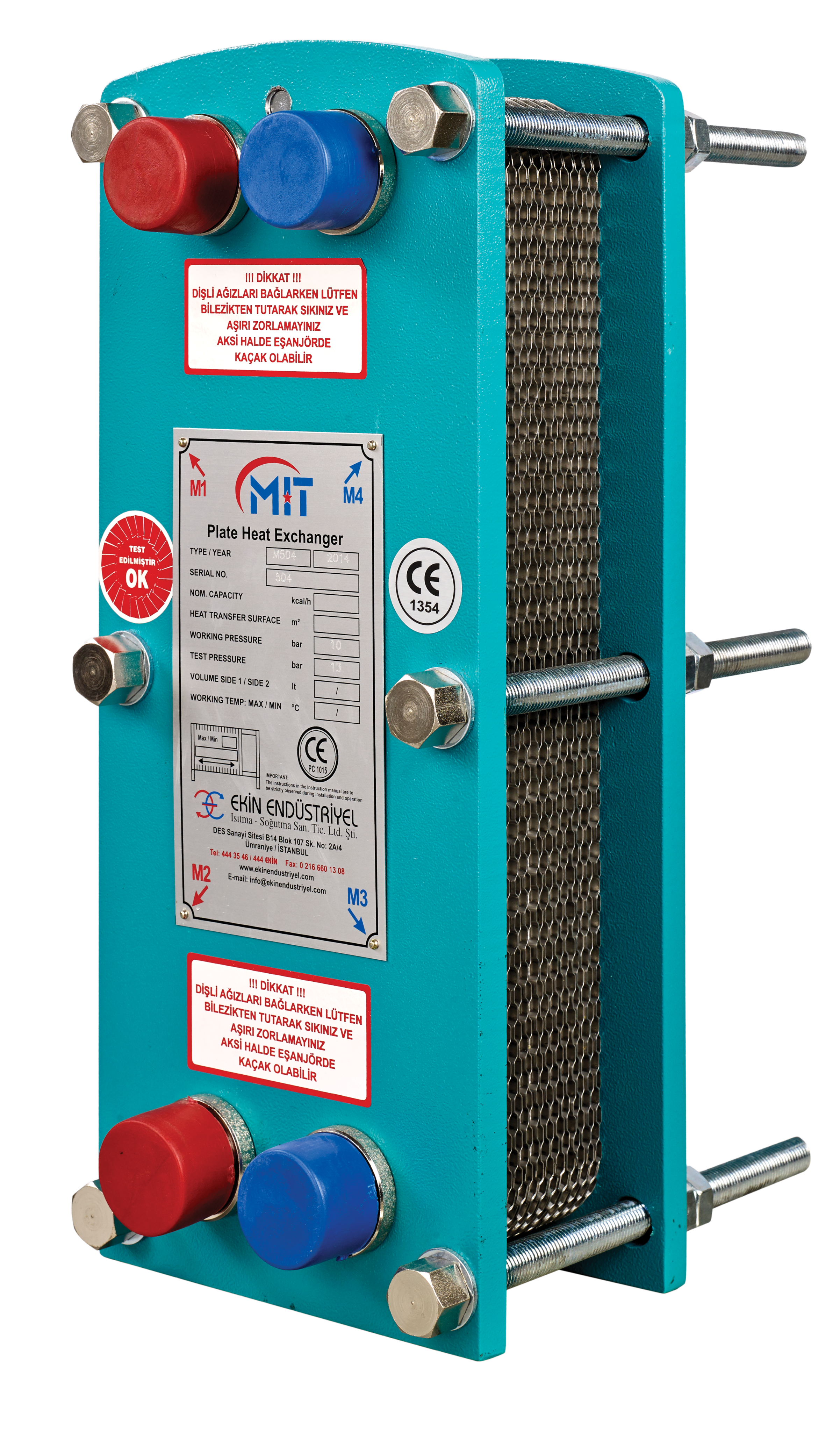

Пластинчатые теплообменники – компактные устройства, обеспечивающие эффективный теплообмен и экономию места для целей передачи тепла. Эти теплообменники позволяют двум различным жидкостям обмениваться теплом и состоят из серии тонких металлических пластин, расположенных параллельно друг другу, создающих узкие каналы между ними. Такая конструкция максимизирует площадь теплообмена и минимизирует общий объем устройства. Пластинчатые теплообменники обычно изготавливаются из материалов с высокой теплопроводностью, таких как нержавеющая сталь.
Принцип работы пластинчатых теплообменников
В пластинчатых теплообменниках горячая и холодная жидкости течут в противоположных направлениях сквозь узкие каналы между пластинами. Благодаря этому жидкости не имеют прямого контакта, но тепло передается от одной жидкости к другой через пластины. Узкие каналы между пластинами способствуют более турбулентному течению жидкости, что увеличивает передачу тепла.
Преимущества
1-Высокая эффективность передачи тепла: Большая поверхность пластин и турбулентное течение жидкости, создаваемое пластинами, способствуют высоким коэффициентам теплопередачи.
2-Компактный дизайн: Занимают меньше места по сравнению с традиционными трубчатыми теплообменниками, что делает их идеальным решением для ограниченных пространств.
3-Гибкость: Пластинчатые теплообменники могут легко масштабироваться путем увеличения или уменьшения числа пластин, адаптируясь к различным требованиям приложений.
4-Легкость в чистке и обслуживании: Возможность снятия и установки пластин облегчает процессы очистки и обслуживания.
Области применения
Пластинчатые теплообменники применяются в различных отраслях:
-Системы кондиционирования воздуха: Эффективно используются в системах тепловых насосов и охладительных башен.
-Производство пищевых продуктов: Применяются в процессах молочной пастеризации и охлаждения фруктовых соков.
-Производство энергии: Предпочтительны при конденсации пара и охлаждении двигателей.
-Химическая обработка: Участвуют в процессах нагрева или охлаждения различных химических веществ.
Характеристики дизайна
Дизайн пластинчатых теплообменников оптимизирован для обеспечения высокой теплопередачи. Пластины часто имеют волнистую или рельефную структуру; эта геометрия пластин позволяет жидкостям более эффективно обтекать пластины и создавать турбулентный поток. Турбулентность обеспечивает лучший контакт жидкости с поверхностью пластины и, следовательно, увеличивает теплопередачу. Кроме того, конфигурация пластин (противоточная, параллельная или поперечная струя) и угол расположения пластин существенно влияют на производительность теплопередачи.
Выбор материала
Материалы, используемые в пластинчатых теплообменниках, тщательно выбираются с учетом теплопроводности, устойчивости к коррозии и механической прочности. Среди наиболее распространенных материалов нержавеющая сталь, титан и никелевые сплавы. Нержавеющая сталь предпочтительна из-за своей низкой стоимости и хорошей устойчивости к коррозии. Титан идеален, особенно в условиях повышенной коррозии, так как обладает высокой устойчивостью к соляной воде и кислотным условиям.
Техники увеличения эффективности
Для повышения эффективности пластинчатых теплообменников применяются техники увеличения площади поверхности пластины, оптимизации расстояния между пластинами и использования более эффективных техник герметизации. Увеличение площади поверхности пластин обеспечивает больше теплообмена, что увеличивает общую эффективность теплообменника. Кроме того, техники герметизации предотвращают протекание жидкостей в неправильные каналы, обеспечивая безопасность и эффективность.
Энергоэффективность и экологическое воздействие
Пластинчатые теплообменники играют критическую роль в снижении экологического воздействия, особенно в энергоемких отраслях. Они разработаны для увеличения энергоэффективности, уменьшения углеродного следа и снижения операционных затрат. Эти устройства, обеспечивая максимальный теплообмен с минимальным энергопотреблением, существенно сокращают энергопотребление. Например, при использовании в системах обратного освещения они позволяют повторно использовать теплоту, снижая дополнительные энергозатраты и обеспечивая таким образом более устойчивые операции.
Продвинутая инженерная и дизайнерская оптимизация
Продвинутые инженерные подходы в дизайне пластинчатых теплообменников позволяют постоянно улучшать производительность. Оптимизация геометрии пластин обеспечивает более эффективный теплообмен и сниженные потери давления. Кроме того, благодаря инновационному дизайну пластинчатые теплообменники могут настраиваться для достижения наилучшей эффективности при определенных скоростях и температурах потока жидкости. Инновационные материалы и покрытия увеличивают устойчивость к коррозии и образованию биопленки, увеличивая срок службы и снижая потребность в обслуживании.
Гибкость применения
Еще одним важным преимуществом пластинчатых теплообменников является модульная структура. Это позволяет легко регулировать емкость системы путем добавления или удаления пластин. Это свойство позволяет быстро адаптироваться к изменяющимся условиям процесса и обеспечивает широкий спектр применения теплообменников в различных промышленных процессах. Кроме того, благодаря компактному дизайну, интеграция в существующие системы легка, что позволяет сэкономить место в новых или существующих установках.
Гидродинамический дизайн и оптимизация
Гидродинамический дизайн в пластинчатых теплообменниках имеет важное значение с точки зрения теплообмена и динамики потока жидкости. Форма пластин (например, чеврон, плоская или волнистая), угол и расположение влияют на паттерн потока, создаваемый жидкостью между пластинами. Пластины типа чеврон обеспечивают более высокое турбулентное течение жидкости по поверхности пластины, увеличивая эффективность теплопередачи. Кроме того, расстояние между пластинами (ширина канала) может быть настроено в зависимости от вязкости и скорости потока, что позволяет оптимизировать систему для различных типов жидкостей.
Теплопередача и тепловой дизайн
Термальный дизайн пластинчатых теплообменников проектируется для обеспечения максимальной эффективности при определенной тепловой нагрузке. Расчеты теплопередачи учитывают площадь поверхности пластин, теплоемкость жидкости и общий теплообменный коэффициент. Тепловой дизайн также оптимизирует разницу в температуре между горячими и холодными жидкостями и оптимизирует температуру входа и выхода каждой из них для минимизации энергопотерь.
Наука о материалах и поверхностная обработка
Производительность пластинчатых теплообменников в значительной степени зависит от использованных материалов. Нержавеющая сталь, обычно предпочитаемая из-за отличной устойчивости к коррозии и высокой термической терпимости. Для некоторых приложений могут использоваться более продвинутые сплавы или покрытия, если требуется более высокая устойчивость к коррозии или специальная устойчивость к химическим веществам. Например, для сред с высоким содержанием хлорида предпочтительны дуплексная нержавеющая сталь или титановые сплавы. Кроме того, с помощью поверхностной обработки устойчивость к коррозии и образованию биопленки пластин можно увеличить.
Обслуживание и устойчивость к эксплуатации
Обслуживание пластинчатых теплообменников является фактором, непосредственно влияющим на общую эффективность работы. Легкость снятия и установки пластин облегчает пров
